Монтаж секционных промышленных ворот
Тип монтажа секционных промышленных ворот необходимо выбирать, исходя из имеющейся высоты верхней перемычки (параметр Н). Мы предлагаем четыре варианта монтажа: низкий, стандартный, высокий и вертикальный. С применением высоких и вертикальных типов монтажей, для удобства монтажа ворот, возможен выбор с нижним расположением торсионных валов. В случае наклона плоскости потолочного перекрытия возможен выбор приемлемого типа монтажа ворот с наклонным расположением ходовой планки. Наши специалисты для определенного проема подберут необходимый тип монтажа исходя из планов использования внутреннего пространства помещения, перспективного расположения автомобилей и оборудования или других факторов. Ниже приведены схемы со всеми типами монтажа ворот и необходимые габаритные размеры:

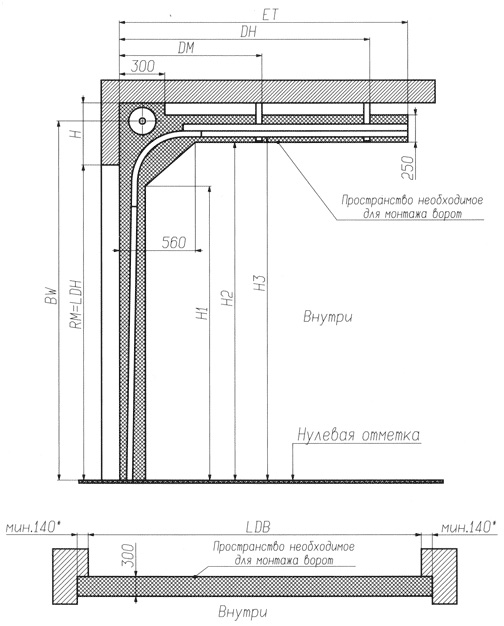

Стандартный монтаж промышленных ворот:
* - При установке бокового привода размер данного бокового пристенка увеличивается до 350 мм
|
Высота проема RM, мм |
Высота до оси вала BW, мм |
|
до 5335 |
RM + 343 |
|
В отдельных случаях возможно увелечение параметра до |
RM + 387 |
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
При высоте проема до 5335 min 410 |
|
В отдельных случаях min 500 |
||
|
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM + 509 |
|
DH, мм |
Координата точки подвешения |
RM + 279 |
|
DM, мм |
Координата точки подвешения |
1050 |
|
H1, мм |
Размер, ограничивающий рабочую зону |
RM - 235 |
|
H2, мм |
Размер, ограничивающий рабочую зону |
RM + 145 |
|
H3, мм |
Высота до ходовой планки |
RM + 201,5 |

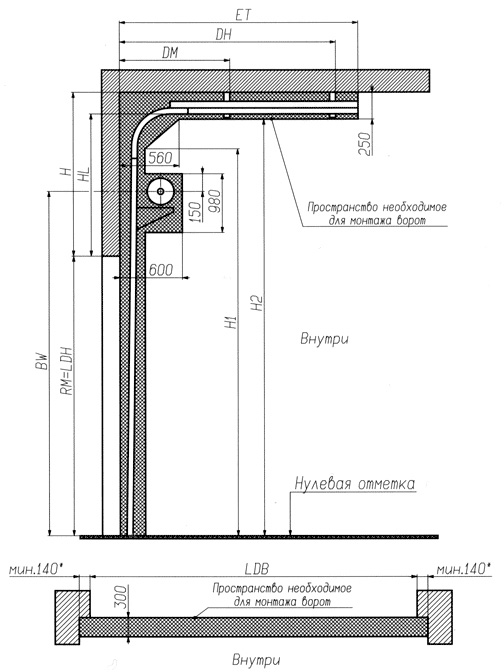

Высокий монтаж с нижним расположением вала:
Применяется для ширины ворот 5500 мм
* - При установке бокового привода размер данного бокового пристенка увеличивается до 350 мм
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
min 1740 |
|
HL, мм |
Высота ходовой планки |
от 1600 до H - 195 (max 4100) |
|
BW, мм |
Высота до оси вала |
от RM + 1100 до RM + HL - 500 |
|
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM - HL + 850 |
|
DH, мм |
Координата точки подвешения |
RM - HL + 850 |
|
DM, мм |
Координата точки подвешения |
1050 |
|
H1, мм |
Размер, ограничивающий рабочую зону |
RM + HL - 455 |
|
H2, мм |
Размер, ограничивающий рабочую зону |
RM + HL - 55 |

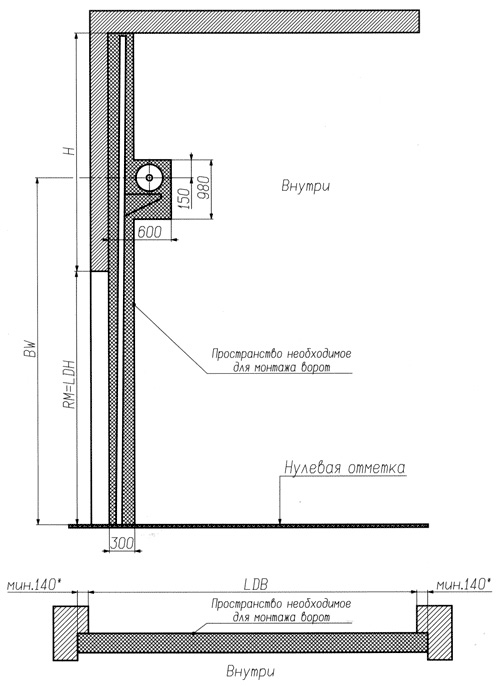

Вертикальный монтаж с нижним расположением вала:
Применяется до ширины ворот 5500 мм
* - При установке бокового привода размер данного бокового пристенка увеличивается до 350 мм
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
min RM + 340 |
|
BW, мм |
Высота до оси вала |
min RM + 1100 |

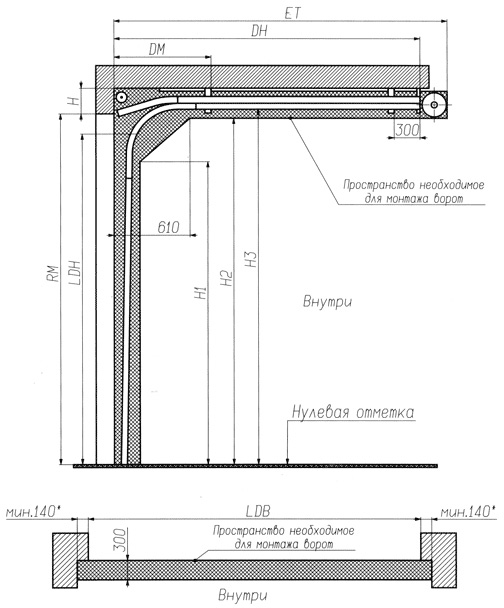

Низкий монтаж промышленных ворот:
Применяется до ширины ворот 5500 мм
|
Высота проема RM, мм |
Размер, ограничивающий рабочую зону H2, мм |
|
до 3680 |
RM - 5 |
|
свыше 3680 до 5335 |
RM - 15 |
|
В отдельных случаях возможно увеличение параметра до |
RM - 85 |
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
min 275 |
|
LDH, мм |
Высота проема в свету |
RM - 135 |
|
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM + 780 |
|
DH, мм |
Координата точки подвешения |
RM + 255 |
|
DM, мм |
Координата точки подвешения |
700 |
|
H1, мм |
Размер, ограничивающий рабочую зону |
RM - 335 |
|
H3, мм |
Высота до ходовой планки |
RM + 55 |
