Монтаж секционных гаражных ворот
Монтаж секционных гаражных ворот в зависимости от размеров внутренних боковин гаража и притолоки может производиться двумя видами - это стандартный монтаж и низкий монтаж. Вид монтажа может меняться при наличии встроенной калитки в полотне ворот и применяемого вида управления. Ниже на схемах, при разных способах монтажа, указаны размеры гаражных ворот и необходимые допуски проемов гаража.

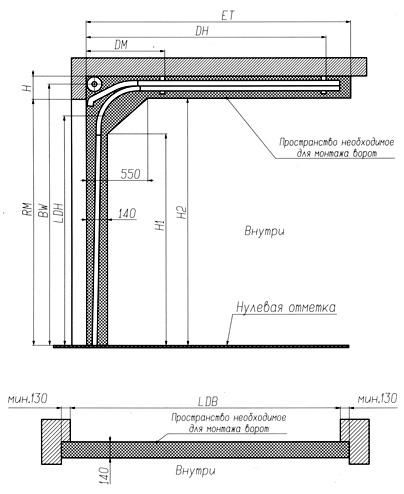

Стандартный монтаж гаражных ворот:
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
min 230 |
|
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM + 445 |
|
DH, мм |
Координата точки подвешивания |
RM + 175 |
|
H1, мм |
Размер ограничивающий рабочую зону |
RM - 300 |
|
H2, мм |
Размер ограничивающий рабочую зону |
RM - 40 |
|
BW, мм |
Высота до оси вала |
RM + 160 |
|
LDH, мм |
Высота проезда в свету |
При открывании ворот вручную RM - 150 |
|
При использовании электропривода RM - 50 |

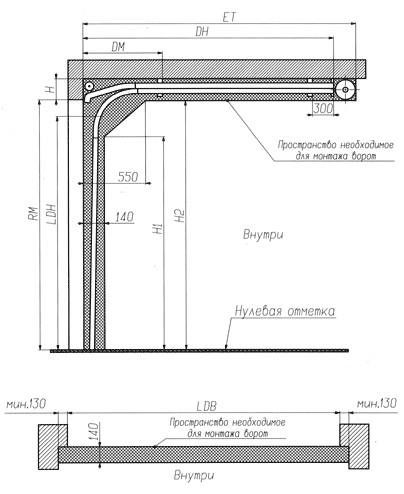

Низкий монтаж гаражных ворот:
|
Параметр |
Наименование |
Расчетная формула или значение |
|
H, мм |
Высота перемычки |
При открывании ворот вручную min 105 |
|
При использовании электро привода min 130 |
||
|
ET, мм |
Глубина вхождения ворот внутрь помещения |
RM + 580 |
|
DH, мм |
Координата точки подвешивания |
700 |
|
H1, мм |
Размер ограничивающий рабочую зону |
RM - 435 |
|
H2, мм |
Размер ограничивающий рабочую зону |
RM - 95 |
|
LDH, мм |
Высота проезда в свету |
При открывании ворот вручную RM - 195 |
|
При использовании электропривода RM - 125 |
