Конструкция промышленных ворот

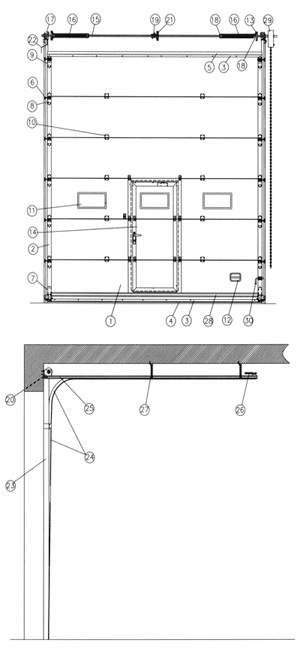

Конструкция секционных промышленных ворот существенно отличается от конструкции гаражных ворот, так как размеры промышленных ворот намного больше и в следствии этого применяется более прочная фурнитура и комплектующие. Панели секционных ворот в обоих случаях одинаковы. Основное отличие, на промышленных воротах электродвигатель устанавливается на вал и имеет цепной привод. В конструкции промышленных ворот «Алютех» предусмотрены все моменты по безопасности использования, что подтверждено сертификатом соответствия Госстандарта России. Ниже показан рисунок промышленных ворот и перечень элементов конструкции.
|
№ |
Наименование |
|
1 |
Панель воротная |
|
2 |
Накладка боковая |
|
3 |
Профиль концевой |
|
4 |
Уплотнительная вставка (нижняя) |
|
5 |
Уплотнительная вставка (верхняя) |
|
6 |
Ролик ходовой |
|
7 |
Кронштейн нижний |
|
8 |
Кронштейн боковой роликовый |
|
9 |
Кронштейн верхний |
|
10 |
Петля промежуточная |
|
11 |
Окно |
|
12 |
Ручка |
|
13 |
Кронштейн с предохранительной храповой муфтой |
|
14 |
Калитка |
|
15 |
Вал |
|
16 |
Пружина |
|
17 |
Барабан |
|
18 |
Наконечники пружинные |
|
19 |
Муфта соединительная |
|
20 |
Кронштейн боковой |
|
21 |
Кронштейн промежуточный |
|
22 |
Трос тяговый |
|
23 |
Профиль угловой вертикальный |
|
24 |
Профиль направляющий |
|
25 |
С-профиль |
|
26 |
Ограничитель пружинный |
|
27 |
Профиль монтажный |
|
28 |
Профиль усиливающий |
|
29 |
Редуктор цепной |
|
30 |
Засов |
