Конструкция гаражных ворот

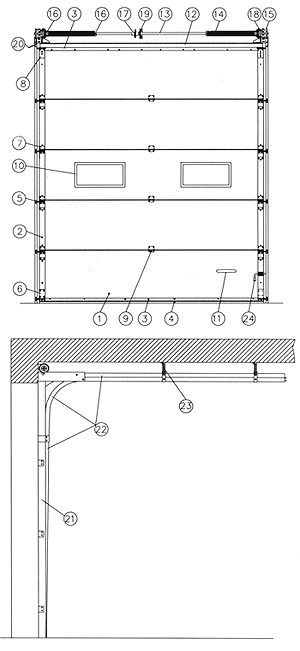

На сегодняшний день секционные гаражные ворота «Алютех» имеют самую надежную и удобную для безопасного пользования конструкцию. В основном гаражные ворота применяют для закрытия проемов гаражей в загородных домах. Все гаражные ворота поставляются с ручным управлением, то есть имеют инерционную пружину обеспечивающую плавный подъем. Для более удобного обслуживания гаражных ворот на них устанавливают электропривод, который позволяет, не выходя из автомобиля поднимать и опускать ворота. Конструкция гаражных ворот имеет определенные допуски для монтажа их на гараж, такие как высота притолоки и боковое расстояние. Со схемой устройства современных гаражных ворот Вы можете ознакомиться ниже.
|
№ |
Наименование |
|
1 |
Панель воротная |
|
2 |
Накладка боковая |
|
3 |
Профиль концевой |
|
4 |
Уплотнительная вставка (нижняя) |
|
5 |
Ролик ходовой |
|
6 |
Кронштейн нижний |
|
7 |
Кронштейн боковой роликовый |
|
8 |
Кронштейн верхний |
|
9 |
Петля промежуточная |
|
10 |
Окно |
|
11 |
Ручка |
|
12 |
Нащельник |
|
13 |
Вал |
|
14 |
Пружина |
|
15 |
Барабан |
|
16 |
Наконечники пружинные |
|
17 |
Муфта соединительная |
|
18 |
Кронштейн с предохранительной храповой муфтой |
|
19 |
Кронштейн промежуточный |
|
20 |
Трос тяговый |
|
21 |
Профиль угловой вертикальный |
|
22 |
Профиль направляющий вертикальный |
|
23 |
Профиль монтажный |
|
24 |
Засов |
